クラスタ間ネットワークとは

環境

• ONTAP 9

回答

クラスタピアリングを設定すると、2つのクラスタ間の関係がクラスタ間ネットワーク経由で設定されます。同じクラスタ内のノードはすべて同じ場所に配置する必要があるため、ある場所から別の場所にデータを送信する必要があるソリューション（レプリケーションによるディザスタ リカバリなど）ではクラスタ ピアリングが必要です。つまり、地理的に離れた場所にあるノード上のボリュームは異なるクラスタに属している必要があります。2つのクラスタ間の通信を有効にするには、クラスタ間ネットワークを設定する必要があります。

1つのクラスタには、最大8つのリモートクラスタとのピア関係を設定できます。それぞれのクラスタ ピア関係は、個別に作成する必要があります。ピア関係の作成後は、そのピア関係に含まれる2つのクラスタ間で、いずれの方向にもデータを送信できます。2つのクラスタ間で、いずれの方向にもデータを送信できるようにするには、ピア関係が必要です。

クラスタ間ネットワークでは、IPアドレスに対応する論理インターフェイスまたはLIFを使用し、ノードへのネットワークアクセスポイントを表します。クラスタ間ネットワークで使用されるのはインタークラスタLIFのみです。クラスタ間LIFは、クラスタピア設定プロセスの一環としてポートに割り当てられます。







インタークラスタLIFの要件は次のとおりです。

• ローカルクラスタ内およびリモートクラスタ内のすべてのノードで、少なくとも1つのインタークラスタLIFが設定されている必要があります。クラスタ内の一部のノードでのみインタークラスタLIFをプロビジョニングすることはできません。
• 各インタークラスタLIFには、クラスタ間通信専用のIPアドレスが必要です。インタークラスタLIFには、データLIFと同じサブネット内や、別のサブネット内のIPアドレスを割り当てることができます。
• ローカルクラスタのすべてのノード上にあるすべてのインタークラスタLIFが、リモートクラスタのすべてのノード上にあるすべてのインタークラスタLIFに接続できるようにする必要があります。

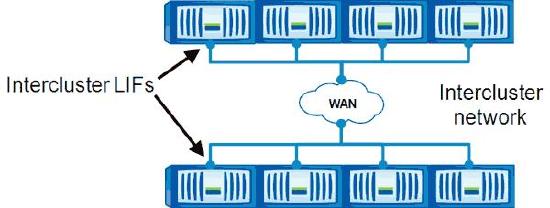

クラスタピアリングトポロジでは、フルメッシュ接続を使用する必要があります。フルメッシュ接続とは、一方のピアクラスタのすべてのインタークラスタLIFが、他方のピアクラスタのすべてのインタークラスタLIFと通信できることを意味します。
