Eシリーズのボックスに問題がマッピングされているため、FlexArrayで「This array LUN is only available on one path」というエラーが表示される
環境
- ONTAP
- FlexArray
- Eシリーズ
問題
storage disk showコマンドが -""を示すエラーをスローするThis array LUN is only available on one path. Proper configuration requires two paths- FCイニシエータポートはEシリーズストレージに直接接続されています。
- アレイLUNは、Eシリーズストレージに直接接続されたFlexArrayストレージでは4つのパスではなく、3つのパスでしか認識されませんでした。
FAS8200::> storage disk show -disk NET-1.35 -instance
Disk: NET-1.35
Container Type: aggregate
Owner/Home: FAS8200 / FAS8200
DR Home: -
Stack ID/Shelf/Bay: - / - / -
LUN: 36
Array: NETAPPARRAY
Vendor: NETAPP
Model: INF-01-00
Serial Number: 6D039EA00003564E000001xxxxxxxxxx
UID: 6D039EA0:000xxxxx:000xxxxx:5Fxxxxxx:00000000:00000000:00000000:00000000:00000000:00000000
BPS: 512
Physical Size: 2.19TB
Position: data
Checksum Compatibility: block
Aggregate: aggrx
Plex: plex0
Paths: LUN Initiator Side Target Side Link
Controller Initiator ID Switch Port Switch Port Acc Use Target Port TPGN Speed I/O KB/s IOPS
------------------ --------- ----- -------------------- -------------------- --- --- -----------------------
FAS8200-02 1c 36 N/A N/A AO INU 2023d039ea0356xx 0 16 Gb/S 3 0
FAS8200-01 1c 36 N/A N/A AO INU 2013d039ea0356xx 1 16 Gb/S 0 0
FAS8200-01 0g 36 N/A N/A ANO RDY 2012d039ea0356xx 0 16 Gb/S 0 0
Errors:
NET-1.35 (6d039ea00003564e000001385xxxxxxx): This array LUN is only available on one path. Proper configuration requires two paths.
- 他のFlexArryノード（Node:1）への冗長パスは存在していましたが、それでも上記のエラーが反映されています。
- FlexArrayストレージ上のすべてのイニシエータポートが稼働しており、オンラインである。
ucadmin show出力には、NetApp側でイニシエータポートとして正しく設定されたポートが表示されます。
<<出力を切り捨て>>
FAS8200::> system hardware unified-connect show
Current Current Pending Pending Admin
Node Adapter Mode Type Mode Type Status
------------ ------- ------- --------- ------- --------- -----------
FAS8200-01
0g fc initiator - - online
FAS8200-01
0h fc initiator - - offline
FAS8200-01
1c fc initiator - - online
FAS8200-01
1d fc initiator - - offline
FAS8200-02
0g fc initiator - - online
FAS8200-02
0h fc initiator - - offline
FAS8200-02
1c fc initiator - - online
FAS8200-02
1d fc initiator - - offline
node run -node FAS8200-02 -command sysconfig -aノード2のポート0gにあるディスクは出力に反映されません。
slot 0: FC Host Adapter 0g (QLogic 8324 rev. 2, N-port, <UP>)
Firmware rev: 8.9.1
Flash rev: 5.0.2
Host Port Id: 0xef
FC Node Name: 5:00a:09820e:c66xxx
FC Port Name: 5:00a:09820e:c66xxx
SFP Vendor: EMULEX
SFP Part Number: AFBR-57F5MZ-xx
SFP Serial Number: AA1850J1xxx
SFP Capabilities: 4, 8 or 16 Gbit
Link Data Rate: 16 Gbit
slot 1: FC Host Adapter 1c (Emulex XE201 rev. 48, N-port, <UP>)
Board name: 111-02451
Serial Number: FP92696xxx
Firmware rev: 12.4.320.0
Host Port Id: 0x1
FC Node Name: 2:000:00109b:872xxx
FC Port Name: 1:000:00109b:872xxx
SFP Vendor: FINISAR CORP.
SFP Part Number: FTLF8529P4BCVxxx
SFP Serial Number: P1HBXGA
SFP Capabilities: 4, 8 or 16 Gbit
Link Data Rate: 16 Gbit
124L1 : NETAPP INF-01-00 0880 908.3GB 512B/sect (6D039EA000035554000000BC5FB89046)
124L2 : NETAPP INF-01-00 0880 908.3GB 512B/sect (6D039EA00003564E000000A45FB89082)
124L3 : NETAPP INF-01-00 0880 443.5GB 512B/sect (6D039EA00003564E000000A65FB892F3)
124L4 : NETAPP INF-01-00 0880 443.5GB 512B/sect (6D039EA000035554000000C15FB892C5)
124L5 : NETAPP INF-01-00 0880 2289.1GB 512B/sect (6D039EA00003564E000001195FBB2580)
124L6 : NETAPP INF-01-00 0880 2289.1GB 512B/sect (6D039EA0000355540000012A5FBB2739)

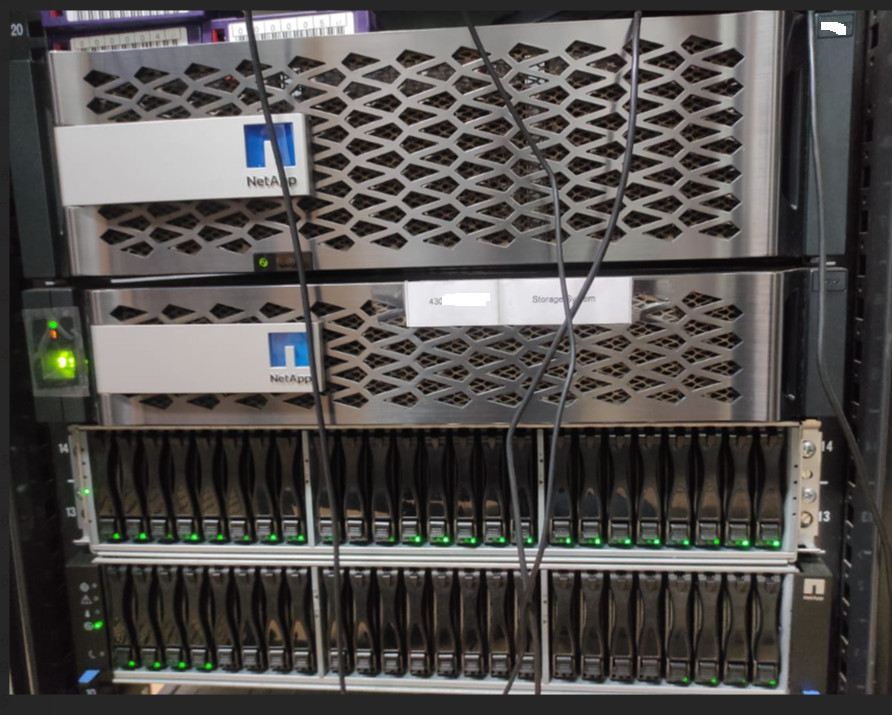

- FlexArrayストレージに直接接続されたEシリーズコントローラで黄色のLEDが確認されました。
- FCイニシエータポートの切り替えを実行しましたが、問題が引き続き有効です。
注： コマンド- node run -node <node-name> storage disable adapter <adapter> を実行してFCイニシエータポートを無効にしたり、コマンド node run -node <node-name> storage enable adapter <adapter> を実行してFCイニシエータポートを有効にしたりできます。
