igroupのステータスがSystem Managerで「一部接続」と表示される

最後の更新
PDFとして保存

Views:: 155

Visibility:: Public

Votes:: 0

Category:: ontap-9

Specialty:: san

Last Updated:

環境

ONTAP 9.11.x以上
SAN

問題

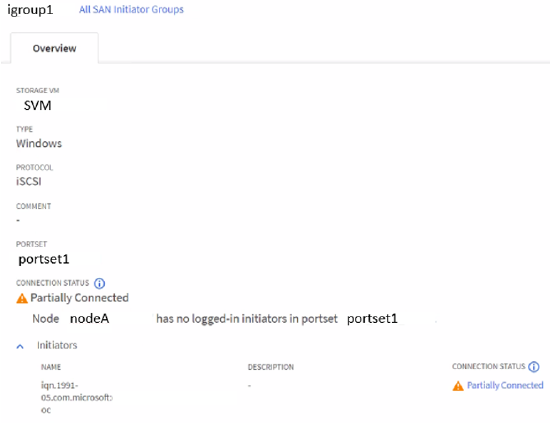

System Managerにigroupとポートセットのpartially connected が表示されます。

アラートの詳細で、現在イニシエータ接続が確立されているLIFを特定

EMSログには以下が表示されます。

Partially connected Initiator 'xxxxxxxxxxxxx' is not logged in to any network interfaces on node "node1"

FCイニシエータが一方のノードにしかログインしていないようです。

igroup show -instance -vserver v1 -igroup ig1

Vserver Name: v1 Igroup Name: ig1 Protocol: fcp OS Type: vmware Portset Binding Igroup: - Initiators:21:00:xx:xx:xx:xx:xx (node1) (not logged in) 21:00:xx:xx:xx:xx:xx (node2) ( logged in)

iSCSIイニシエータは、ログインしていることを示します。

igroup show -instance -vserver svm_iscsi -igroup iscsi_svm_hv Vserver Name: svm_iscsi Igroup Name: iscsi_svm_hv Protocol: mixed OS Type: hyper_v Portset Binding Igroup: - Igroup UUID: 1672833e-ab48-11ef-91b0-d039eabda81a ALUA: true Initiators: iqn.1991-05.com.microsoft:hv.example.local (logged in) iqn.1991-05.com.microsoft:hv.example.local (logged in)

LIFをホストするLIFと対応するポートが、ストレージ側の両方のノードで稼働していてオンラインである。
ホスト/スイッチのリブートに関連する、ストレージEMSにログインした影響を受けるホストのホストログインイベント（scsitarget.fct.portLogin ）
同じイニシエータから記録されたログインイベントがありません。ホストのリブート後にホストがストレージへの接続を確立できなかったことを示します。

Fri Dec 22 16:57:02 +0530 [NetApp1: fct_tpd_work_thread_0: scsitarget.fct.portLogin:notice]: Login at target FC port: '0e' by initiator port: 'aa:00:00:10:9b:yy:xy:xx' address 0x106xx. The target virtual port is: 'NetApp FC Target Port (8324) svm:lif_1'. Fri Dec 22 17:01:48 +0530 [NetApp1: bcomd: san.initiator.login.missing:notice]: Initiator "aa:00:00:10:9b:yy:xy:xx" is not logged in to any LIFs on this node for Vserver "svm", portset "fc_pset_1". Access to LUNs might be disrupted if a failover occurs. Fri Dec 22 17:16:48 +0530 [NetApp1: bcomd: san.initiator.login:notice]: Missing login for initiator "aa:00:00:10:9b:yy:xy:xx", Vserver "svm", portset "xxx", has been logged on.

イニシエータはnodeAのLIFにはログインしていますが、パートナーノードのLIFにはログインしておらず、 EMSログに次のエラーメッセージが表示されています。
Initiator "10:00:00:00:aa:xx:yy:xx" is not logged in to any network interfaces on node "Nodeb".
イニシエータがノードAとノードBの両方のLIFにログインしているが、System ManagerのGUIに部分的に接続されていると表示される

Node "NETAPP_01" has no logged in initiators. iqn.1998-01.com.vmware:esx_host1:123456789:64 The initiator isn't logged in to any network interfaces on node "NETAPP_01 Cluster does show the correct number of connections NETAPP::> vserver iscsi session show Tpgroup Initiator Initiator Vserver Name TSIH Name ISID Alias --------- ------- ---- ------------------------ --------- --------------------- SVM1 NETAPP_01_iscsi-01 2 iqn.1998-01.com.vmware:esxi_host1:123456789:64 00:00:00:00:00:01 iscsi_vmk SVM1 NETAPP_02_iscsi-02 1 iqn.1998-01.com.vmware:esxi_host1:123456789:64 00:00:00:00:00:02 iscsi_vmk
